На горячо любимом форуме Глобальная Авантура нашел весьма интеренсый пост про работу ИК ГСН (инфракрасные головки самонаведения) от товарища Сидорова
....
По порядку, "как оно тикает":
ИК ГСН в течение десятилетий мало претерпели изменений в сравнении с оригинальным Сайдвиндером 60-х и нашими копиями.
Исходная схема такова:
Оптический приемный тракт состоит из прозрачной в ИК-диапазоне (сапфировой или соляной) линзы, неподвижного первичного зеркала-концентратора и вращающегося со скоростью гироскопа вторичного зеркала, "размазывающего" картинку по поверхности находящегося в оптическом фокусе неподвижного модулятора суть диска с нанесенной радиальной зеброй со стоящим следом болометром (приемником ИК-излучения). Вторичное зеркало наклонено к оптической оси и обеспечивает прецессию сфокусированной по кругу в пределах 2-4 градуса.
Сам оптический приемник стабилизирован тем же гироскопом шаровой опорой или кардановым подвесом в пределах 60+ градусов по тангажу и рысканию.
Электрическая схема от болометра получает отлично модулированный сигнал относительно строба гироскопа, изменения амплитуды и фазы которого дают скорость и направление ухода источника ИК-излучения из поля зрение и формирует компенсирующий сигнал для прецессии гироскопа.
Углы положения и угловые скорости перемещения ГСН (гироскопа) относительно корпуса ракеты, в свою очередь используются для формирования закона управления, который может быть (ух как) очень разным, например, залезть над целью, экономя убогую кинетику АУР, или, наоборот, ломануться "чем быстрей-тем лучше".
Существуют несколько идей для обмана ракеты.
Первый - очень простой и достаточно эффективный (как диполи в радиолокации) - отстрел ИК-ловушек, т.е. пустышек с ИК-излучением, сравнимым и/или превосходящим факел двигателя. Забегая вперед, умные ракеты с сим борются 1) анализом кинематики траекторий множественных целей 2) спектральным анализом излучения 3) анализом вторичной частоты модуляции сиречь подсчетом оборотов турбины.
Второй - тот самый, на котором основана Испанка, Липа и прочие Сухогрузы - модуляция сравнимого с факелом сигнала близкими с трактом обработки сигнала частотами. По минимуму - изобразить второго мечущегося по расходящимся спиралям вокруг первого зайца. По максимуму - попасть в область механического резонанса, раскачать до предела ГСН и свести с ума систему наведения ракеты.
Для создания эффекта "мечущихся зайцев", разумеется, надо знать частоту стабилизации оборотов гироскопа толщину штрихов на диске модулятора.
Т.е. спереть каким-то образом Стингер и/или Сайдвиндер.

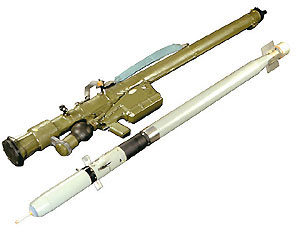

Но на всякий болт найдется гайка с левой резьбой. С некотрых пор на Стингере (и Игле) начали ставить более одного болометра - на разные спктральные частоты. И фильтровать.
Для фильтрации желательно иметь спектр двигателя (что легко) + спектр ксеноновой лампы-маскарада (что хохол пытался вывезти).
Также уже давно эксперементировали с ПЗС-матрицами, им не требуется движущихся частей, им не нужна внешняя модуляция и им пофиг все эти обманки.
Весь их недостаток 20 лет назад состоял в недостатке чувствительности.
Наверное их теперь пытаются обмануть лазерами, о коих Вы глаголете, но я не имею никакого понятия.
